GSL-Z 正裝長伸縮鼓形齒聯軸器

GSL-Z 正裝長伸縮鼓形齒聯軸器

產品分類：

產品簡介：伸縮型鼓型齒式聯軸器具有少量軸線偏移補償性能，不能緩沖、減振。外形尺寸小，理論上傳遞轉矩大，需要潤滑、密封，但噪聲較大、價格貴，用于聯接水平兩同軸線軸系傳動。用于低速、重載工況條件下聯接水平兩同軸......

訂購熱線： 400-6888-110

滄州海碩螺桿泵二維碼

產品詳情

伸縮型鼓型齒式聯軸器具有少量軸線偏移補償性能，不能緩沖、減振。外形尺寸小，理論上傳遞轉矩大，需要潤滑、密封，但噪聲較大、價格貴，用于聯接水平兩同軸線軸系傳動。用于低速、重載工況條件下聯接水平兩同軸線，如冶金機械、重型機械等。

GSL長伸縮鼓形齒聯軸器適用于聯接兩個同軸線傳動軸系，回轉直徑φ200-φ760mm，傳動公稱轉矩31.5～1600KN·m，有負載時軸線折角≤1.5°，空載時軸線折角≤3° .

GSL伸縮型鼓形齒聯軸器標記：

GSL--□ □ × □ + S

GSL:伸縮型鼓形齒聯軸器

□ ：裝配型式（正裝標記為“Z”反裝標記為“F”）

□ ：聯軸器規格

□ ：最小長度（用記需要的最小長度）]

S ：伸縮量

示例：

例1：回轉直徑是285mm，最小長度1000mm,用于安裝使用的伸縮量為600mm的正裝聯軸器標記為：GSL-Z285×1000+600 JB/T10540-2005

例2：回轉直徑是285mm，最小長度1260mm,用于安裝使用的伸縮量為600mm的反裝聯軸器標記為：GSL-F285×1260+600 JB/T10540-2005

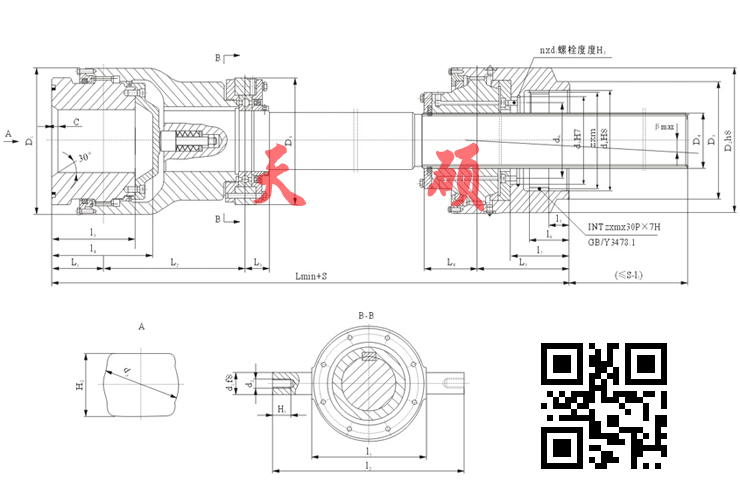

GSL-Z正裝長伸縮鼓形齒聯軸器的參數及主要尺寸：(JB/T 10540-2006)

GSL-Z正裝長伸縮鼓形齒聯軸器的參數及主要尺寸：(JB/T 10540-2006) mm

型號	公稱直徑 D	公稱轉矩 Tn	軸線折角 β	許用轉速 [n]	外形尺寸											耳軸尺寸
	公稱直徑 D	公稱轉矩 Tn	軸線折角 β	許用轉速 [n]	L1	L2	L3	L4	L5	Lmin	D1	D2 (h8)	D3	D4	D5	d1 f8	l1	l2	2×d2×H1
	mm	kN.m	°	r/min	mm
GSL-Z250	250	63	≤ 1.5	2000	105	280	60	90	195	780	250	258	220	105	250	45	270	425	M20×40
GSL-Z260	260	71		1700	105	280	60	90	198	783	260	260	220	110	260	45	270	425	M20×40
GSL-Z285	285	90		1600	115	315	60	105	205	850	285	270	245	120	270	50	278	442	M20×40
GSL-Z300	300	100		1500	115	315	62	108	205	855	300	270	250	124	270	50	278	442	M22×45
GSL-Z310	310	112		1400	130	360	62	135	235	972	310	280	250	130	290	55	292	488	M24×45
GSL-Z320	320	125		1320	130	360	62	135	235	972	320	290	270	136	290	55	292	488	M24×45
GSL-Z335	335	140		1250	130	360	65	135	235	975	335	330	270	150	290	55	293	488	M24×45
GSL-Z350	350	180		1200	130	360	75	145	245	1005	350	340	295	174	320	55	312	505	M24×45
GSL-Z390	390	250		950	140	390	80	155	255	1070	390	380	335	194	360	60	360	570	M24×50
GSL-Z440	440	355		700	150	430	85	165	260	1140	440	440	375	208	410	65	420	650	M24×50
GSL-Z475	475	400		600	155	460	85	165	265	1180	475	480	415	220	450	70	460	684	M36×60
GSL-Z490	490	500		500	155	475	90	180	290	1240	490	490	420	232	470	70	460	700	M36×60
GSL-Z550	550	710		350	155	510	95	180	310	1300	550	550	470	252	510	75	520	770	M36×60
GSL-Z580	580	900		320	155	515	98	185	310	1313	580	560	485	258	525	75	525	770	M42×65
GSL-Z600	600	1000		300	175	550	105	210	330	1420	600	600	510	265	565	80	560	820	M42×65

型號	公稱轉矩 Tn	軋輥端連接尺寸				減速器端連接尺寸								伸縮量 S	質量	轉動慣量
	公稱轉矩 Tn	d3	H2	l3 max	l4 max	d4	d5 H7	d6 js10	m×z	n×d7×H3	l5	l6	l7	伸縮量 S	質量	轉動慣量
	kN.m	mm													kg	kg.m2
GSL-Z250	63	150	110	195	235	195	170	150	4×46	8×M10-25	35	90	125	±500	207	1.62
GSL-Z260	71	160	120	200	240	198	170	150	4×46	8×M10-25	37	92	129		224	1.89
GSL-Z285	90	165	120	205	245	220	194	175	4×47	10×M10-25	37	95	130		291	2.95
GSL-Z300	100	180	130	210	250	220	194	175	5×42	10×M10-30	45	100	132		322	3.62
GSL-Z310	112	190	145	210	255	220	200	175	5×42	12×M12-30	50	100	150		394	4.73
GSL-Z320	125	190	145	210	255	220	200	175	5×43	12×M12-30	50	100	150		420	5.38
GSL-Z335	140	195	145	210	255	245	220	200	5×47	12×M12-30	50	100	150		460	6.45
GSL-Z350	180	195	145	215	255	260	240	220	5×50	12×M12-30	50	100	150		507	7.76
GSL-Z390	250	220	160	230	275	280	260	240	5×54	12×M12-30	50	100	150		650	12.36
GSL-Z440	355	240	175	250	295	336	300	276	6×54	12×M16-40	50	100	155		836	20.23
GSL-Z475	400	275	200	272	317	365	330	300	6×59	12×M16-40	50	110	155		1032	29.11
GSL-Z490	500	280	205	280	330	374	344	316	6×60	12×M16-40	50	120	160		1139	34.18
GSL-Z550	710	290	215	320	375	400	370	320	6×64	12×M16-40	50	130	170		1537	58.12
GSL-Z580	900	298	220	325	388	405	370	320	6×65	12×M16-40	50	135	175		1769	74.39
GSL-Z600	1000	345	230	345	400	450	414	368	8×54	12×M20-40	50	155	195		2020	90.90
